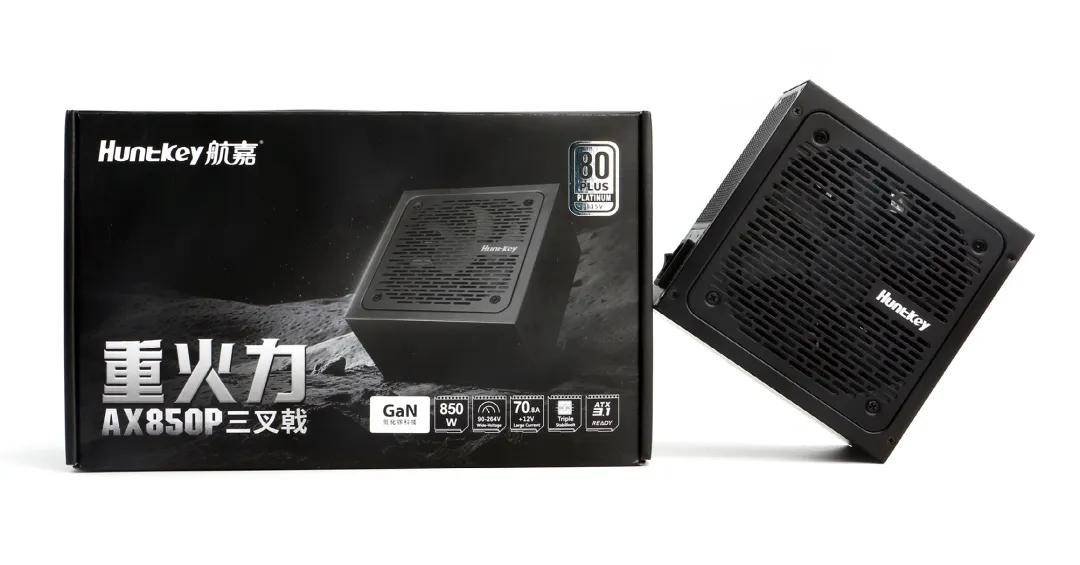

第三代半导体氮化镓（GaN）技术早已在快充领域广泛应用，这股高能效、低发热的技术浪潮终于席卷台式机电源市场。老牌机电厂商航嘉顺势推出重火力系列全新力作—AX850P三叉戟（氮化镓）电源，不仅将GaN功率器件与数字IC控制芯片双双引入850 W主流功率段，更以“三叉戟”之名寓意其在转换效率、输出稳定性与温控表现上的三大突破。对于正计划搭建中高端游戏主机或内容创作平台的玩家而言，这款电源究竟能否在传统金牌全模组的红海中杀出重围？本期，我们将全面解析这颗“数字心脏”的真正实力。

产品规格

额定功率：850 W

风扇尺寸：120 mm

PFC类型：主动式

效率认证：80PLUS白金牌

输入电压：100 V~240 V AC

输入电流：5 A~10 A

尺寸大小：150 mm×150 mm×86 mm

质保年限：7年

参考价格：待定

150 mm机身配智能温控散热系统

航嘉重火力AX850P三叉戟（氮化镓）采用标准ATX规格设计，三围尺寸为150 mm（长）×150 mm（宽）×86 mm（高），与标准ATX电源规格保持一致，能兼容主流中塔及全塔机箱。散热方面，该电源内置一把120 mm滚珠轴承散热风扇，风扇防护网采用间隔条栅造型，这种条形设计巧妙地减少了空气湍流，有效降低噪声产生。风扇来自知名散热厂商悦伦（Yate Loon），具体型号为“D12BH-12”，规格为12 V/0.6 A，采用7片扇叶设计。

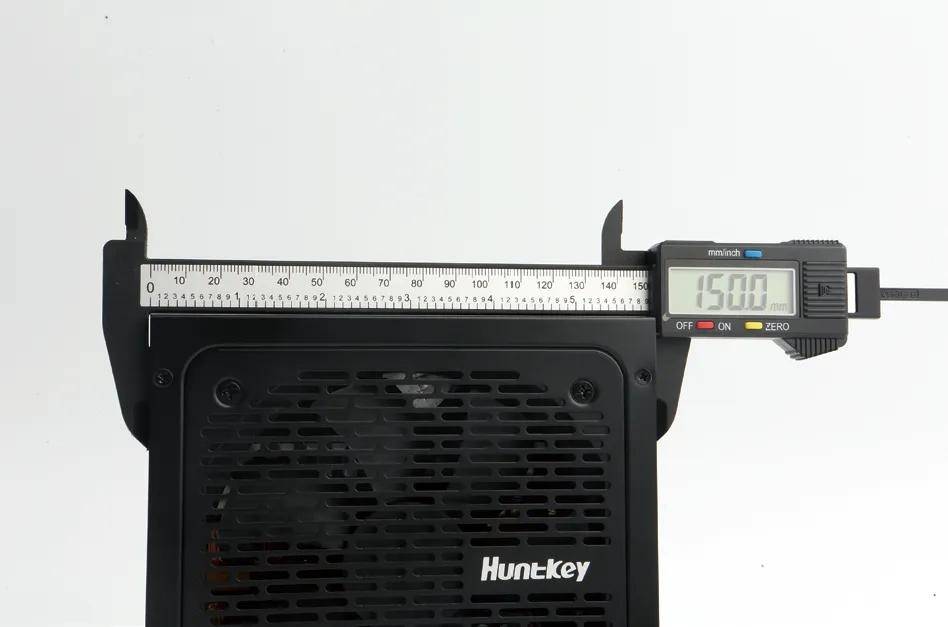

▲该电源的长和宽均为150 mm

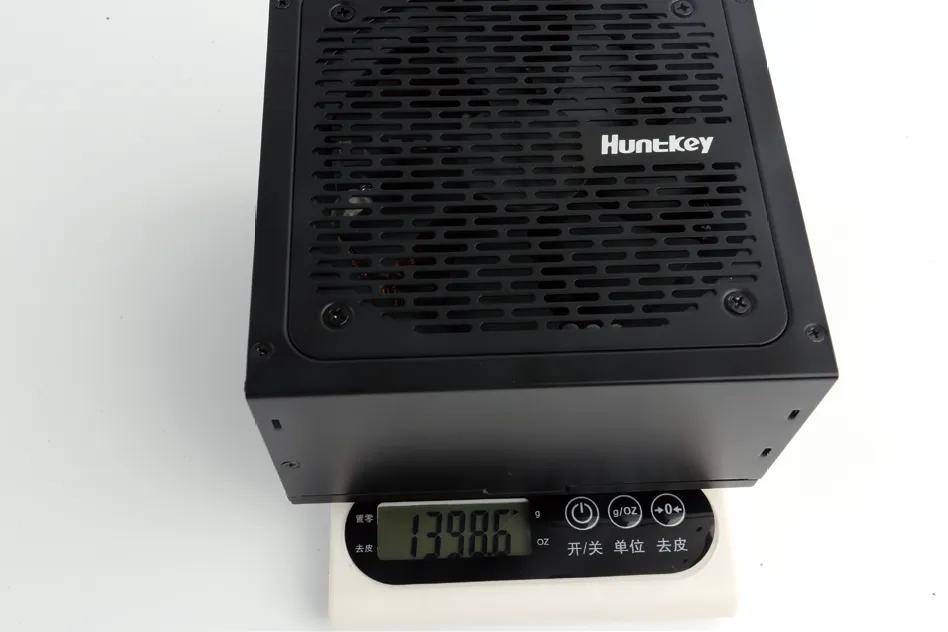

▲这款电源的裸机重量接近1.4 kg

此外，航嘉重火力AX850P三叉戟（氮化镓）支持智能温控功能，电源内置温控电路，可根据电源的实际负载与内部温度动态调节风扇转速。得益于精确的转速控制曲线，在低负载运行场景下，风扇将以较低转速平稳运转，实现近乎无声的运行体验。即便在高负载状态下，风扇转速的提升也经过调校，既保证了高效散热，又最大限度地抑制了噪声的产生。

▲电源侧面为蜂窝网孔，正面为大面积进风口，是常见的“大风车”散热结构。

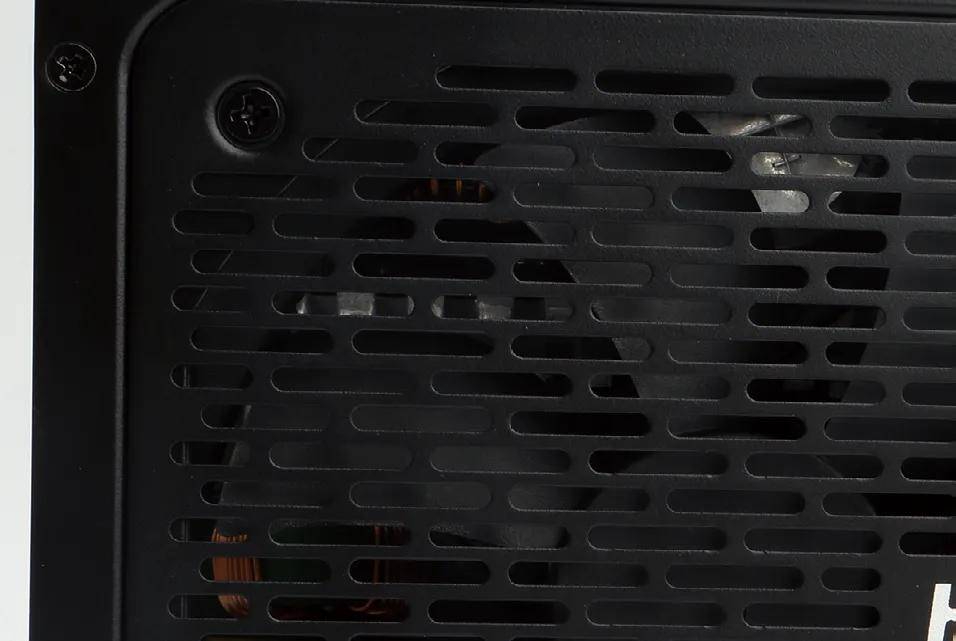

▲电源正面风扇防护网采用间隔条栅造型

电源后部还配备了独立电源开关，此外，电源在风扇安装位及AC接口侧面均设计了大面积散热格栅，搭配经典的“大风车”散热结构，大幅提升机身内部空气流通性，即便风扇处于低转速状态，也能保障热量快速排出，从结构上确保电源在各种工况下稳定输出。同时电源支持100 V~240 V宽幅电压输入，适配全球电网电压，不惧电网波动。

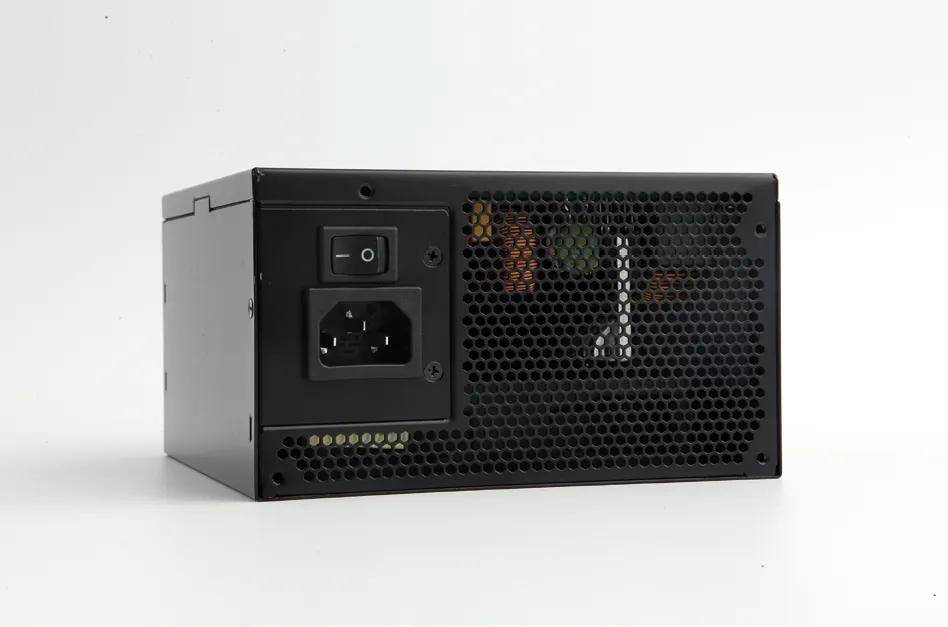

▲该电源配备1个AC接口和1个开关

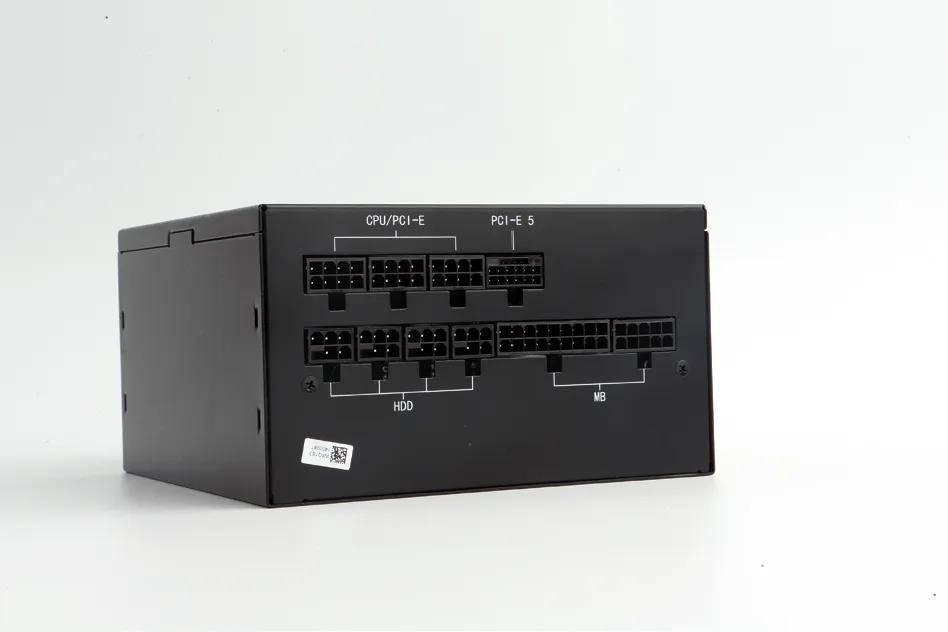

▲电源采用全模组接口

标配全模组接口与PVC压纹线材

作为一款中高功率电源，航嘉重火力AX850P三叉戟（氮化镓）标配全模组接口，带来了更灵活的接线选择，用户可按需搭配线材，大幅减少机箱内的线材冗余。这款电源共配备10组全模组接口，具体为3组处理器/PCIe供电接口、1组12 V-2×6供电接口、4组SATA/大4 Pin供电接口以及2组24 Pin主板供电接口，充足的接口数量能充分满足多硬件扩展的供电需求。

除了丰富的接口配置，航嘉重火力AX850P三叉戟（氮化镓）在线材选用上也颇为用心。区别于市面上不少电源采用的普通扁平线缆，该电源全线配备PVC压纹线材。这类压纹线材让机箱走线操作更轻松，特别是它还附送有理线梳，能让内部布线更规整美观。其标配的线材规格与长度十分贴合装机需求：1条20+4 Pin主板供电线（550 mm）、1条双4+4 Pin处理器供电线（700 mm）、1条12+4 Pin 12 V-2×6显卡供电线（600 mm）、2条双6+2 Pin PCIe显卡供电线（500 mm）、1条SATA供电线（450 mm+120 mm）以及1条PATA大4 Pin供电线（500 mm+150 mm）。不难看出，充足的线材数量与合理的长度设计，完全能满足主流ATX机箱的背线需求，适配绝大多数常规装机场景。另外，该电源标配的12 V-2×6模组线接口还特别使用了红色，支持单线最高600 W供电，确保高负荷供电状态下也能安全稳定地运行。

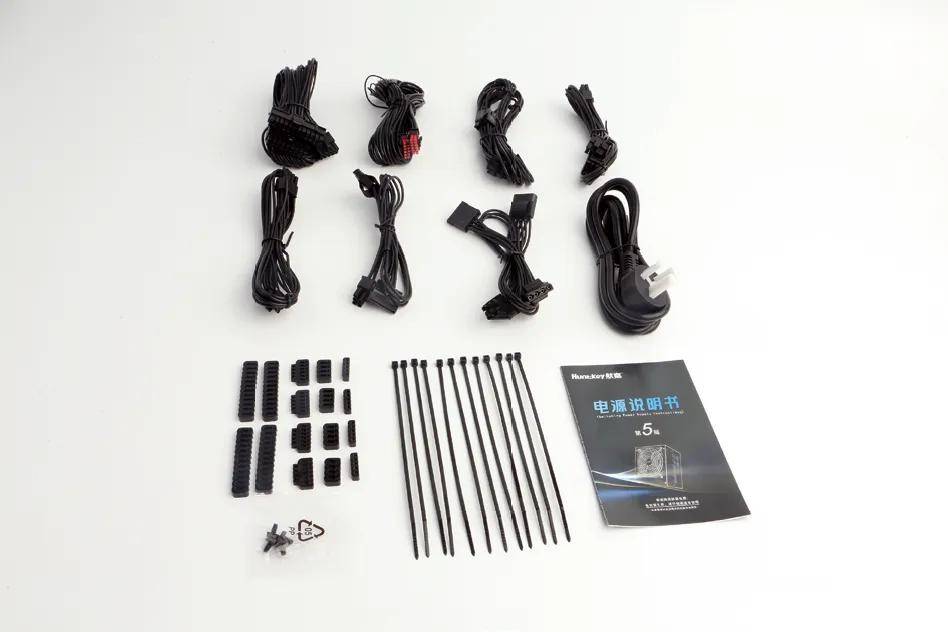

▲配备的线材一览

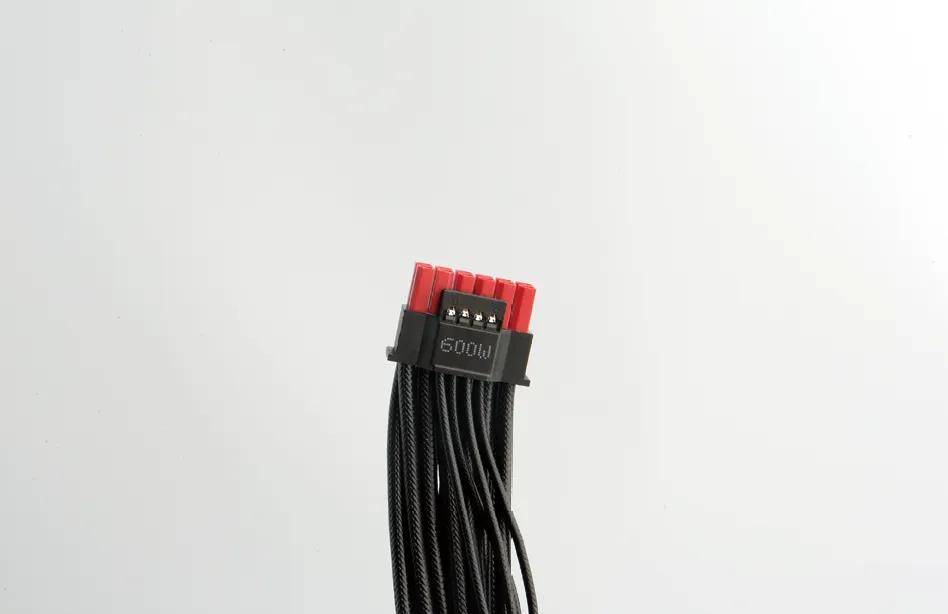

▲12 V-2×6接口颜色特别使用醒目的红色

值得一提的是，这款电源的标配线材在用料上同样诚意十足，主线采用16 AWG/18 AWG规格的镀锡铜线芯。反观市面上不少主打高性价比的同档电源，为压缩成本多选用铜包铝线芯。从用料成本来看，镀锡铜线芯本就高于铜包铝，且在耐高温性能上也更具优势，能更好地保障供电传输的稳定性与线材的长期耐用性。同时，在线材端口处采用的是磷青铜端子，可承载更高的电流冲击。

80PLUS白金牌认证

各项供电精准稳定

我们从电源的铭牌上可以知道航嘉重火力AX850P三叉戟（氮化镓）的一些信息：它支持100 V~240 V AC的宽幅电压，输入电流为5 A~10 A。该电源采用单路+12 V设计，最高可输出70.8 A电流，也就是849.6 W功率。+3.3 V和+5 V分别可输出25 A电流，联合可输出140 W功率。此外，它的-12 V可输出0.5 A电流，+5 VSB可输出2.5 A电流，分别可输出6 W和12.5 W功率。

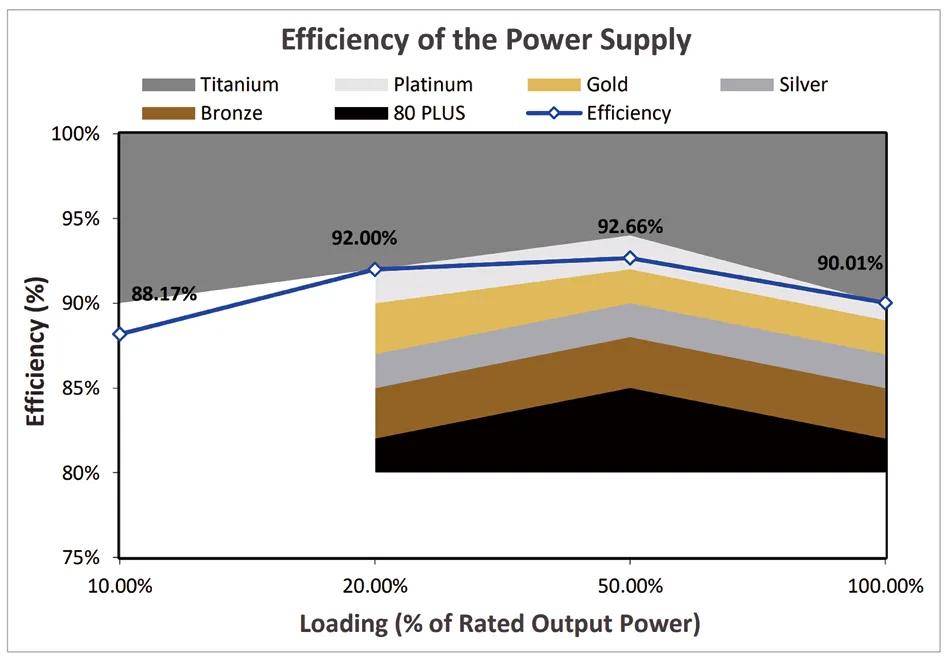

▲在115 V输入下电源在10%、20%、50%和100%的负载转换效率分别达到88.17%、92%、92.66%和90.01%

在电源外包装上可以看到显眼的80PLUS白金牌认证标识，标志着该电源具备出色的供电转换效率。比如，80PLUS白金牌需要在115 V输入电压下，20%负载时的转换效率不低于90%，50%负载时不低于92%，100%负载时不低于89%。

实际上，航嘉重火力AX850P三叉戟（氮化镓）在115 V输入下10%、20%、50%和100%的负载转换效率分别达到了88.17%、92%、92.66%和90.01%，平均转换效率达到90.71%。一款电源能通过80PLUS白金牌认证，说明其效率高、更节能。

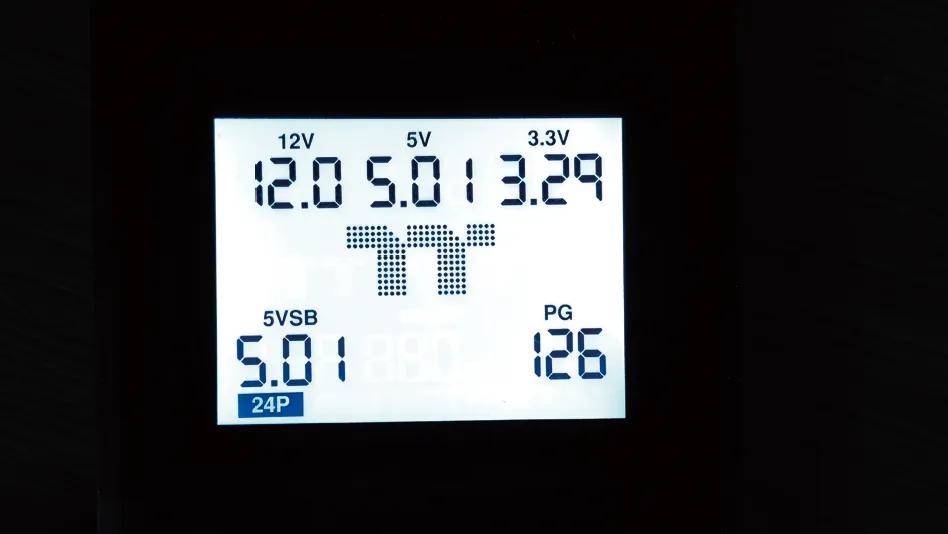

▲各路电压供电数值均在正常范围内

值得一提的是，航嘉重火力AX850P三叉戟（氮化镓）还提供7年质保，相比普通版多了2年质保时间。我们特别咨询了官方售后关于该电源质保的具体规则：如果电源在质保期内出现质量问题，第1年提供换新服务，之后6年则提供免费维修。

我们借助专业测试设备，对航嘉重火力AX850P三叉戟（氮化镓）的各路输出电压进行实测。测试结果显示，该电源的+12 V电压为12.0 V、+5 V电压为5.01 V、+5 VSB电压为5.01 V以及+3.3 V电压为3.29 V，PG信号时间为126 ms。各路电压数值均在正常范围内，充分印证了这款电源的电压输出精准度。同时，它的12 V-2×6接口输出功率也达到了满功率600 W。

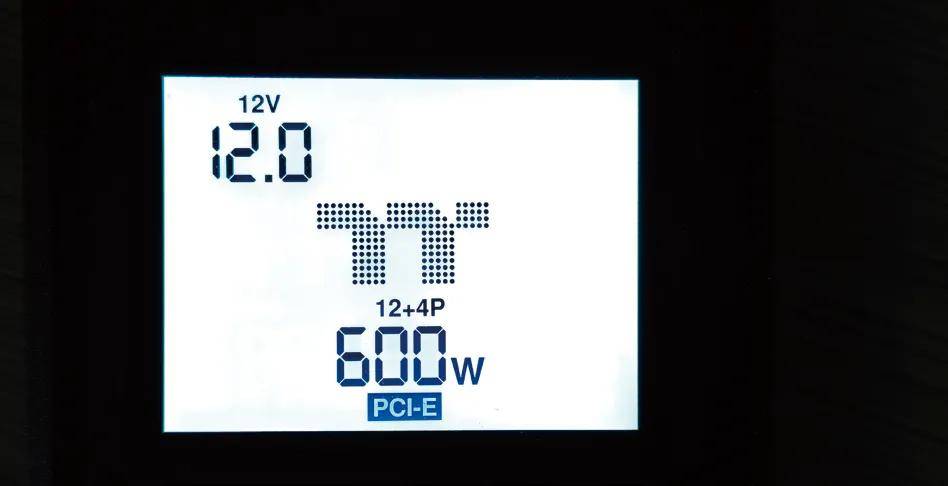

▲12 V-2×6供电功率为600 W

除了输出电压的高精准度，测试全过程中各路电压数值均无任何明显波动，说明供电稳定性很高。要知道，稳定的直流供电是主板、处理器、显卡以及内存等核心硬件正常运行的关键前提。若电压出现大幅波动，极易导致硬件工作异常，甚至直接引发故障。尤其是处理器、主板供电模块这类对电压变化高度敏感的核心组件，电压的不稳定更可能造成整机系统崩溃、死机等不可预估的问题。航嘉重火力AX850P三叉戟（氮化镓）的稳定供电表现，能为整机硬件的持续运行打下坚实的供电基础。

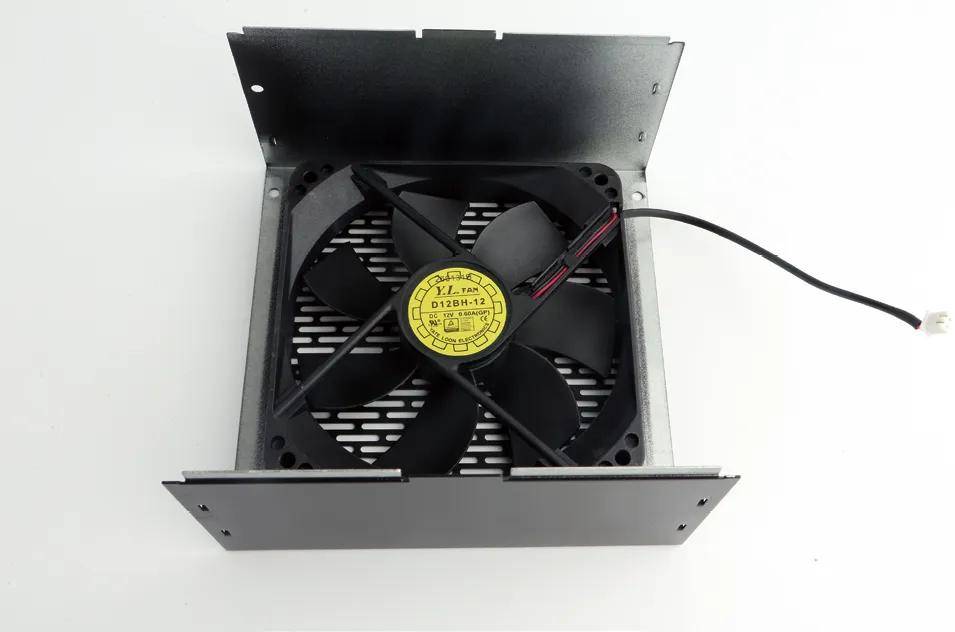

▲电源风扇来自悦伦（Yate Loon），型号为“D12BH-12”，规格为12 V/0.6 A。

我们还针对这款电源在低、中、高不同负载下的风扇运行噪声进行了测试。实测结果显示，只有在最高转速下风扇的噪声才比较明显。在中低负载下，完全听不到风扇运转声音。不过，在高负载状态下，电源风扇的声响会被显卡、处理器甚至是机箱风扇的噪声完全覆盖。同时，当电源装入机箱后，由于距离的阻隔，哪怕是最高负载下电源风扇的噪声也会被削弱。另外，整个测试过程中，这款电源无电感啸叫、电流杂音等任何异常声响，运行状态始终稳定可靠。

主流电路设计搭配氮化镓开关管

作为一款基于ATX 3.1设计的电源，航嘉重火力AX850P三叉戟（氮化镓）的内部用料和电路设计是怎样的呢？我们拆开电源外壳后，其内部结构设计和用料一目了然—主动式PFC+LLC谐振+DC to DC的架构方案。这套方案与航嘉重火力AX850P三叉戟普通版相同，同时内部布局也基本一致。

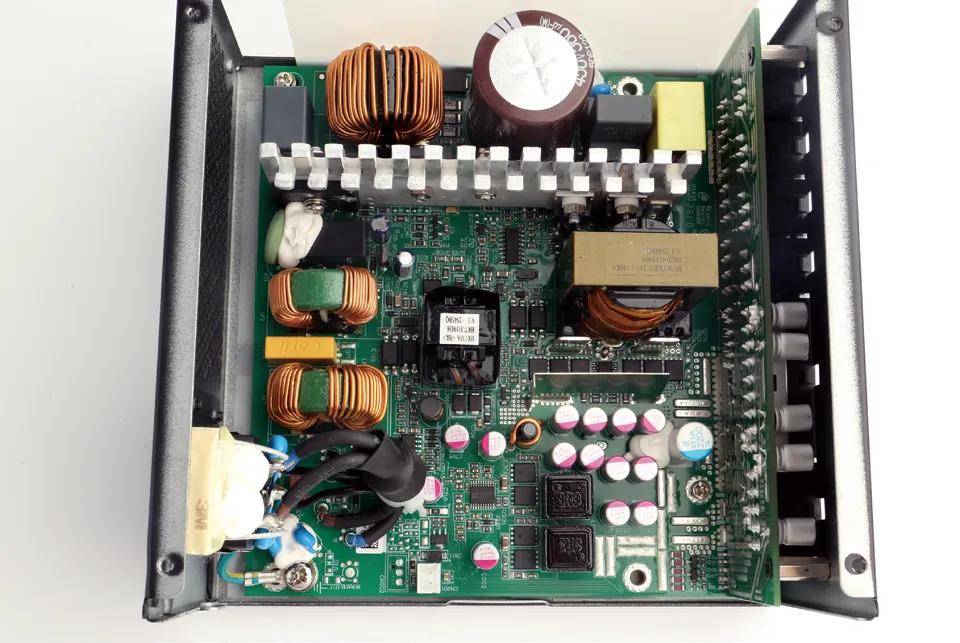

▲电源内部用料一览

航嘉重火力AX850P三叉戟（氮化镓）拥有完整的一、二级EMI滤波电路。其一级滤波电路直接集成在交流输入端，采用导线连接方式，这种设计在中端主流级电源中比较常见。一级滤波电路上配置有2个Y电容和1个X电容，分别承担共模和差模干扰的初级滤除任务。其中，X电容还使用了3M绝缘胶带进行包覆。此外，一级EMI滤波电路与二级EMI滤波电路的导线加入了磁环，可抑制干扰。

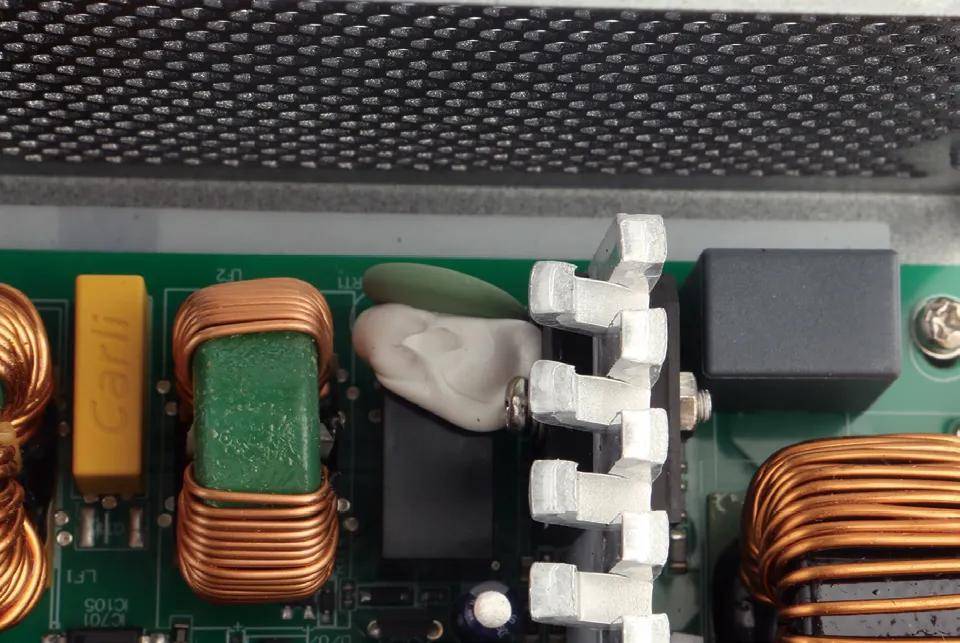

▲靠近二级EMI电路的散热模组下方是整流电路，配置有2个整流桥。

主PCB板上的二级EMI滤波电路，布局在一级EMI滤波电路下方，紧邻电源插座位置。这一设计让滤波链路的信号传输更紧凑，滤波效率更高。二级EMI滤波电路作为电源电磁干扰抑制的核心环节，能在一级滤波的基础上进一步滤除电源中的杂波干扰，大幅降低电磁辐射与传导干扰。该电路中配置了2颗Y电容，可高效过滤电路中的高频噪声，减少杂波对供电信号的影响。同时，二级滤波区域还搭配有共模电感、X电容和保险管等元器件，组成了完整的电路保护链。双级EMI滤波电路协同工作，既让电源的传导干扰指标达到更优标准，也为后端的供电电路与硬件提供了可靠的过流、过压防护，从源头保障供电信号的纯净与稳定。

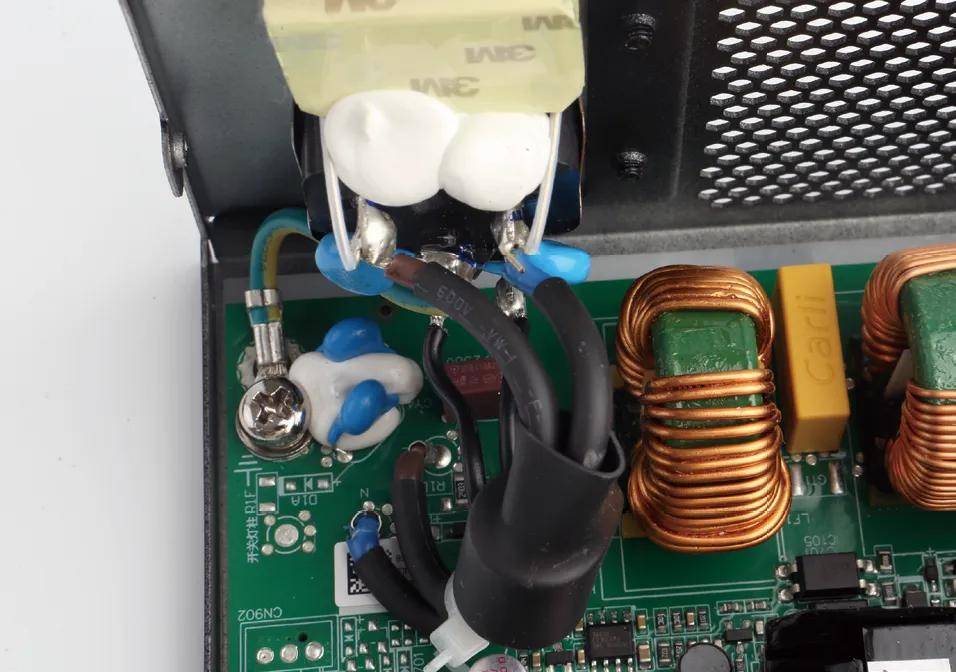

▲电源的一二级EMI电路，使用的是导线连接方式。

在二级EMI滤波电路的共模电感靠近电源铝制散热模组的一侧，是航嘉重火力AX850P三叉戟（氮化镓）的整流电路和PFC电路部分。该电源配置有2个整流桥，呈背靠背的方式共享一块散热模组。这两颗整流桥型号为GBU10K，来自海湾电子，规格为800 V/10 A。如果按照国内220 V输入电压加上平均90%转换效率计算，该整流桥的整流功率超过了2000 W，余量非常充裕。航嘉重火力AX850P三叉戟（氮化镓）采用的是主动（也称有源）交错式PFC。PFC是功率因数校正电路，在电源中用于将整流后的电压升压，再通过LLC谐振电路进行初级供电。

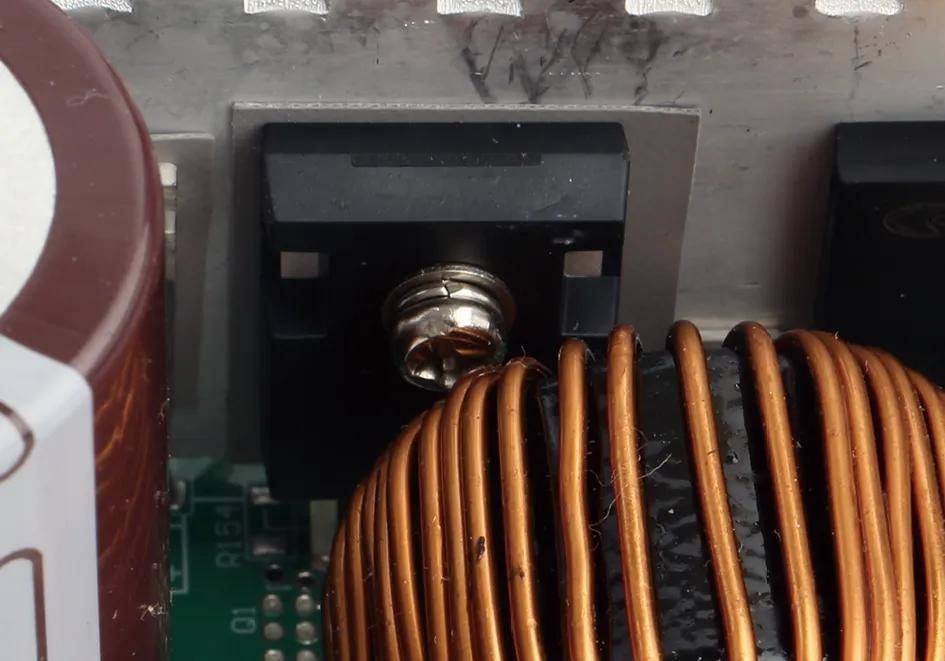

▲该电源采用英诺赛科的ISG6122ATD氮化镓PFC开关管，最外侧有一个PFC升压电感。

在整流桥旁边，是电源的PFC开关管和二极管。它配置的开关管来自英诺赛科（Innoscience）的ISG6122ATD，这是一颗氮化镓PFC开关管，而这家企业也专门从事氮化镓功率芯片研发，在业内有较高的知名度。氮化镓作为第三代半导体，由于使用成本较高，目前还只是在部分中高端产品中小幅应用。同时，氮化镓堪称六边形战士，具有高耐压、寿命长、开关速度快、内阻低、工作温度低以及响应速度快等特性。其非常适合应用于手机充电器、PC电源中。该氮化镓PFC开关管的规格为650 V/25 A（连续耐压），瞬态耐压可达到800 V，工作温度范围-55 ℃~150 ℃。它的导通电阻极低，仅27 mΩ。同时，它拥有仅2 MHz的极快开关能力和完善的集成保护特性，非常适合新一代电源和高端工业电源设计，如850 W~1500 W级别的PC电源、服务器电源等场景。另外，该电源还有1个PFC二极管，来自派恩杰，型号为P3D06006T2A。这是一颗碳化硅肖特基二极管，规格为650 V/12 A（125 ℃），它的反向恢复电荷远小于硅二极管产品，并且可以运行在更高的结温下。因此，该二极管在开关电源中能够明显地减少反向恢复损耗和开关噪声，提高开关电源的转换效率、整体功率密度和可靠性。此外，该电源还配置了2个主开关管，固定在独立铝制散热片下方。这两颗开关管来自东芝，型号为TK31E60W，耐压600 V，导阻73 mΩ。

▲氮化镓堪称六边形战士，具有高耐压、寿命长、开关速度快、内阻低、工作温度低以及响应速度快等特性。

在电源的开关管旁边，还能看到它搭载一颗来自恩智浦的主控IC，丝印型号为HKP6288AT。这是一颗数字化IC，同时集成了PFC+LLC谐振电路，可实时管理电源的主要参数，能够让反馈更加精准，并且它还拥有SCP（短路保护）、OPP（过功率保护）、OVP（过压保护）、UVP（欠压保护）以及OCP（过流保护）多重防护功能。

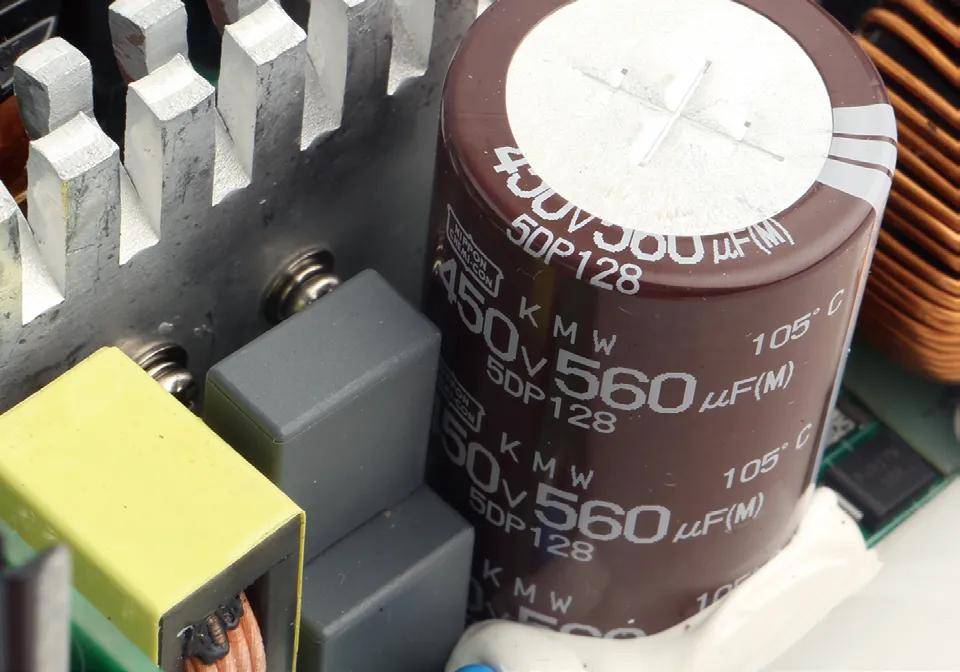

▲电源采用日系Nippon Chemi-Con（贵弥功）主电容，规格为450 V/560 μF，每瓦电容量达0.65 μF。

在PFC电感和LLC谐振电容中间，是电源的主电容。它配置一个来自日系知名的Nippon Chemi-Con（贵弥功）主电容，规格为450 V/560 μF。折算每瓦电容量达0.65 μF，高于业界很多普通电源采用的0.5 μF/W基准值，用料很有诚意。该电容可耐105 ℃高温，具备出色的纹波抑制能力，其总容量冗余设计更确保了电源在极端负载下的稳定输出，配合超长理论寿命，为主机长时间高负荷运行提供了可靠的电力储备保障。

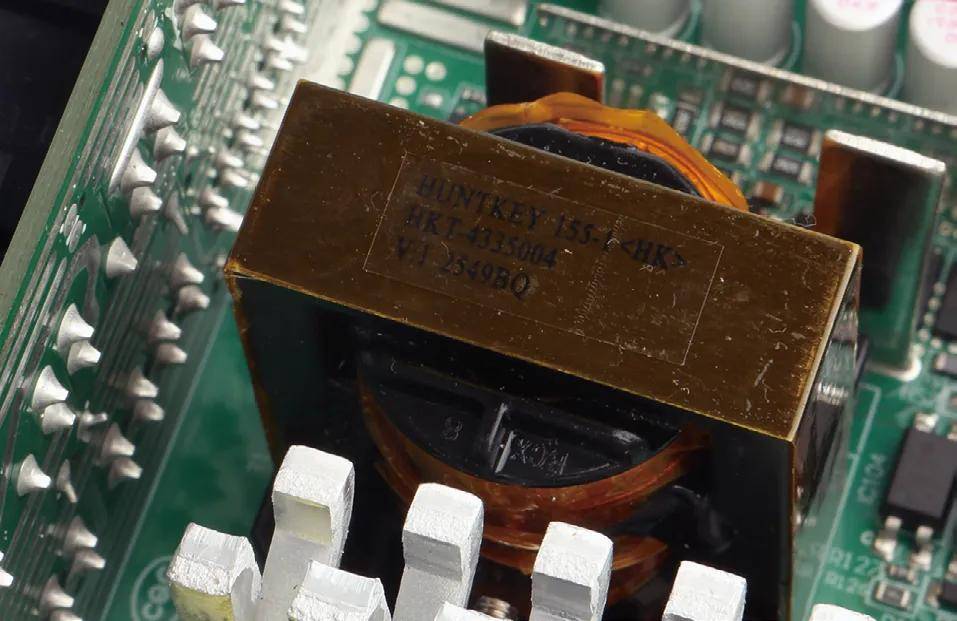

▲电源搭载了铜带式主变压器，采用了紫铜绕组缠绕，同时还加入了耐155 ℃高温Class F（民用最高等级）设计。

航嘉重火力AX850P三叉戟（氮化镓）搭载铜带式主变压器，作为电源能量转换的核心部件。它采用紫铜绕组缠绕，同时还加入了耐155 ℃高温Class F（民用最高等级）设计，让它的体积小且拥有更高功率密度，并且余量充足。主变压器的背面布局着电源的+12 V同步整流电路，该电路上配置有3个整流管与3个续流管。这类功率器件均来自华润微，型号为HGQ014N04B-G，器件耐压值达40 V，导通阻抗仅1.4 mΩ，低阻抗特性可有效减少导通损耗，提升电源整体转换效率。这款电源的同步整流控制IC则选用恩智浦出品的TEA2095，它有两个驱动器级来驱动整流管。同时，这两个驱动器级设备可独立运行，并带有差分输入，可监测整流管的漏极和源极电压。

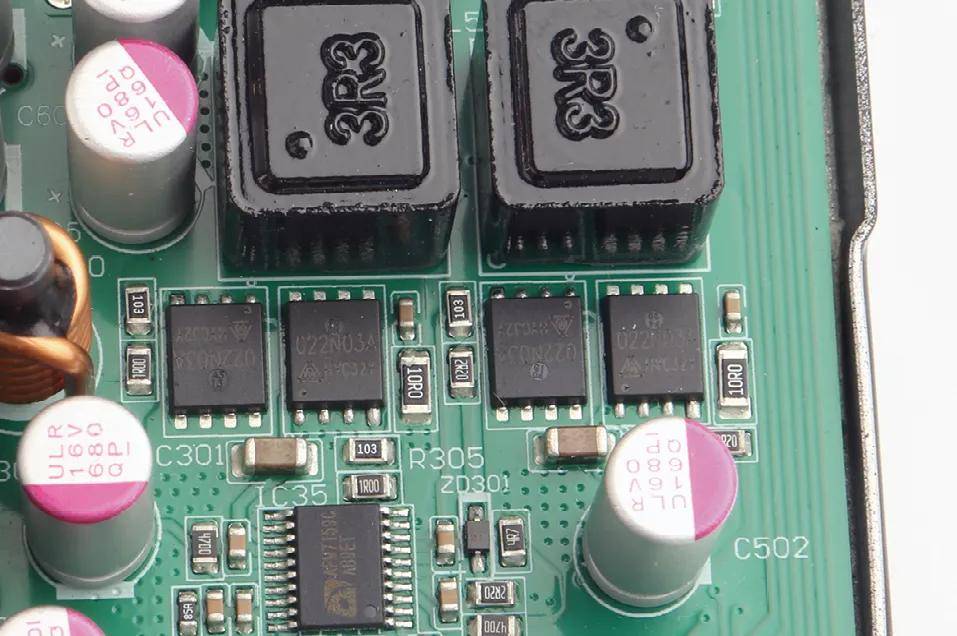

▲电源的DC to DC电路，板载有2个电感，每个电感旁各配备2个、共计4个DC转换器。DC控制器来自ANPEC（茂达电子）的APW7159C。

整流电路的外侧是电源的DC to DC电路，负责+5 V和+3.3 V电压转换。该电路板载有2个功率电感，每个电感旁边都配备2个、共计4个DC转换器，型号为HGQ022N03A，来自华润微。它可耐压30 V，导阻1.6 mΩ。另外，旁边还板载来自ANPEC（茂达电子）APW7159C的DC控制器。该控制器在很多电源上都有采用，它支持双路同步降压，拥有出色的输出电压调整率，并且还支持输出过压、输出欠压以及过热保护功能。

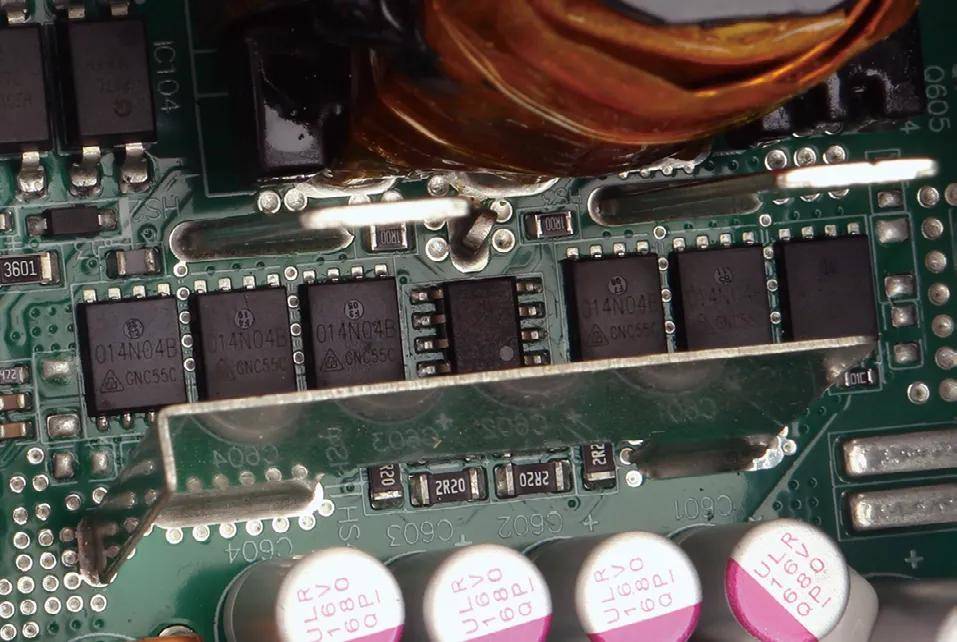

▲电源的同步整流电路搭载3个整流管和3个续流管，来自华润微。

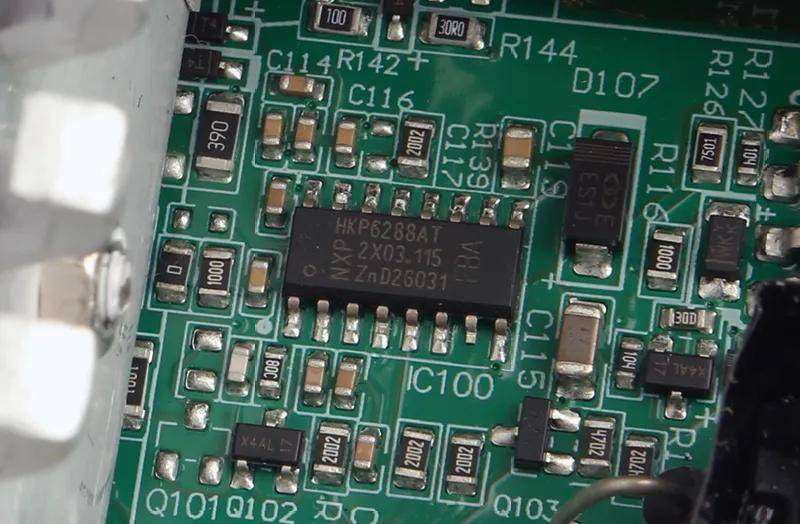

▲电源搭载来自恩智浦的HKP6288AT数字化主控IC

最后在电源的输出部分，它采用多颗固态电容进行滤波。比如拥有8颗16 V 680 μF和6颗6.3 V 1000 μF的固态电容，还有1颗16 V 2200 μF的金山聚合物电容。通过航嘉重火力AX850P三叉戟（氮化镓）的用料可以发现，其在电路设计和用料等方面都保持较高的水准，很多零部件来自行业一线品牌，用料也比较大方，能为电源提供优秀的电气性能。

写在最后

航嘉重火力AX850P三叉戟（氮化镓）定位中高端市场，基于Intel ATX 3.1规范设计，850 W额定功率足以应对中高端游戏主机与生产力平台的供电需求。其内部采用成熟的LLC谐振+DC-DC数字稳压架构，配合120 mm智能温控风扇，可根据负载与温度动态调节转速，实现静音与效能的平衡。

用料方面，这款电源的主要器件都来自一线品牌，PFC级搭载英诺赛科氮化镓开关管，LLC谐振级采用东芝开关管，主电容选用贵弥功高品质电容，主控芯片来自恩智浦，整流与续流环节则由华润微担纲。辅以OPP/OVP/UVP/OCP/SCP五重智能保护电路，即便面对极端瞬时峰值或持续高负载工况，也能确保输出稳定，为整机硬件提供坚实的安全屏障。

电气性能上，航嘉重火力AX850P三叉戟通过了80PLUS白金牌认证，平均负载转换效率高达90%以上，有效降低电能损耗与运行发热，长时间高负载使用更加节能。加之长达7年的质保服务，对于追求品质、稳定性与高性价比的玩家而言，这无疑是一款极具吸引力的选择。
